樓宇自動化管理系統軟件
一、系統概述
樓宇自動化系統軟件是智能建筑的主要組成部分之一。智能建筑通過樓宇自動化系統實現建筑物（群）內設備與建筑環境的全面監控與管理，為建筑的使用者營造一個舒適、安全、經濟、高效、便捷的工作生活環境，并通過優化設備運行與管理，降低運營費用。
樓宇自動化系統軟件涉及建筑的電力、照明、空調、通風、給排水、防災、安全防范、車庫管理等設備與系統，是智能建筑中涉及面最廣、設計任務和工程施工量最大的子系統。
樓宇自動化系統軟件將各電器設備進行在線監控，通過設置相應的傳感器、行程開關、光電控制等，對設備的工作狀態進行檢測，并通過線路返回控制機房的中心電腦，由電腦得出分析結果，再返回到設備終端進行調解。

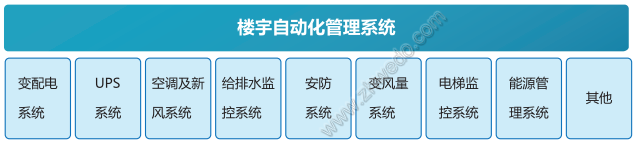

二、系統組成

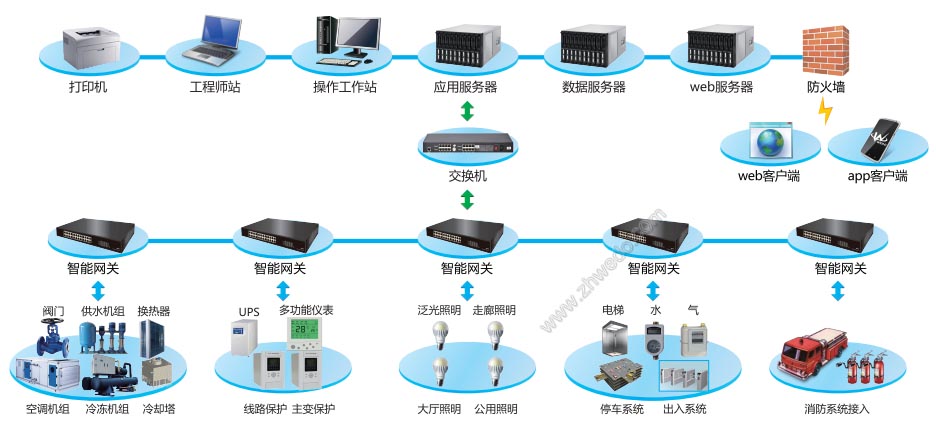

典型結構圖
三、功能清單
| 序號 | 模塊 | 子模塊 | 功能項 | 備注 |
| 一、基本功能 | ||||

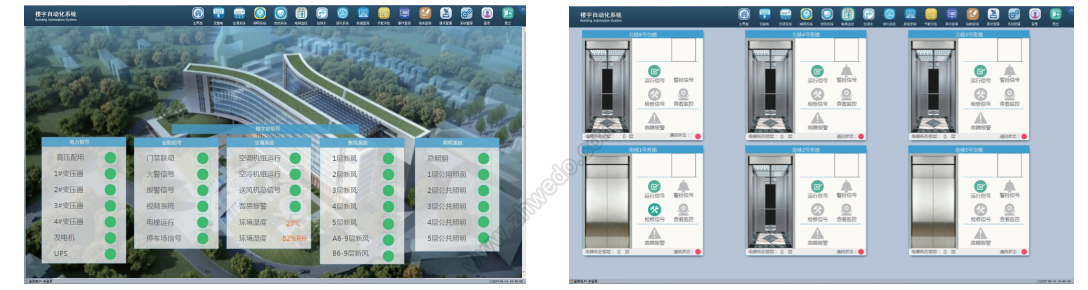

| 1 | 主界面 | 樓宇展示界面或各監測點分布圖 | ||
| 2 | 變配電系統 | 電氣高低壓接線圖、遙信、遙測、遙控等數據實時監控 | ||
| 3 | 空調系統 | 空調機組、冷凍機組等實時監測 | ||
| 4 | 照明系統 | |||
| 5 | 安防系統 | 視頻系統 | ||
| 門禁聯動 | ||||
| 安防報警系統 | ||||
| 停車控制系統 | ||||
| 6 | 電梯監控 | |||
| 7 | 給排水 | |||
| 8 | 新風系統 | |||
| 9 | 數據查詢 | 實時數據 | 實時值 | 實時數據查詢顯示 |
| 實時圖表 | 實時數據運行曲線顯示 | |||
| 當日在線監測 | 當日整點數據曲線報表顯示 | |||
| 歷史數據 | 歷史值 | 歷史數據查詢顯示 | ||
| 歷史圖表 | 歷史數據曲線報表顯示 | |||
| 10 | 運行分析 | 運行分析 | 日?qǐng)?bào) | 日整點數據曲線報表分析 |
| 周報 | 周數據曲線報表分析 | |||
| 月報 | 月數據曲線報表分析 | |||
| 季報 | 季數據曲線報表分析 | |||
| 年報 | 年數據曲線報表分析 | |||
| 對比分析 | 時間對標 | 同一設備不同時間數據對比分析，圖表方式顯示 | ||
| 設備對標 | 同一時間不同設備數據對比分析，圖表方式顯示 | |||
| 11 | 能源管理 | 電能管理 | 尖峰平谷 | 電量、電費尖峰平谷占比趨勢分析，圖表方式顯示 |
| 電能審計 | 分類分項單位產品電耗（煤耗）對比分析 | |||
| 區域能耗 | 分類分項單位能源消耗狀況 | |||
| 班組考核 | 各班組耗電、相對理論耗電量等 | |||
| 能源消耗 | 日消耗 | 圖表方式顯示每天整點電、水、汽能源消耗狀況 | ||
| 周消耗 | 圖表方式顯示每周電、水、汽能源消耗狀況 | |||
| 月消耗 | 圖表方式顯示每月電、水、汽能源消耗狀況 | |||
| 季消耗 | 圖表方式顯示每季電、水、汽能源消耗狀況 | |||
| 年消耗 | 圖表方式顯示每年電、水、汽能源消耗狀況 | |||
| 12 | 節能評估 | 監控點 | 對監控點功率因數、實際負荷點額定負荷百分比、用電日負荷率進行評估分析，并以圖表方式進行結果展顯 | |
| 變壓器 | 對變壓器效率、功率損耗、負載系數、電能平衡圖、電能運動圖等進行評估分析，并以圖表方式進行結果展顯 | |||
| 線路 | 對線路損耗、電能平衡圖、電能運動圖等進行評估分析，并以圖表方式進行展顯 | |||
| 電動機 | 對電動機當前運行時間、累計運行時間、維修周期、停止時間、停止次數等進行分析，并以圖表方式進行結果展顯 | |||
| 電能質量 | 對監控點諧波含有率、電壓畸變率等進行分析，并以圖表方式進行結果展顯 | |||
| 13 | 環境監控 | 環境監控 | 煙感、水浸、溫濕度等環境實時監測 | |
| 14 | 事件查詢 | 事件查詢 | 實時事件 | 實時事件告警、推送、查詢 |
| 歷史事件 | 歷史事件查詢，可按時間、事件類型等方式查詢 | |||
| 15 | 報表查詢 | Excel報表模板，日、月、年報查詢、導出、打印 | ||
| 16 | 通訊管理 | |||
| 17 | 系統管理 | 設備管理 | 設備檔案管理、設備類型管理 | |
| 變量管理 | 變量管理 | |||
| 用戶管理 | 用戶權限分配等管理 | |||
| 參數配置 | 負荷配置、能耗配置、費率配置、費率類型配置、全局單位換算 | |||
| 二、擴展功能 | ||||
| 1 | WEB接口 | C/S、B/S架構并存，支持WEB發布，可在局域網或外網通過WEB瀏覽器查看系統實時數據、監控畫面、歷史數據等。 | ||
| 2 | APP接口 | 提供APP客戶端，可在手機上隨時隨地查看系統實時數據、監控畫面、歷史數據等。 | ||
| 3 | 協議開發 | 特殊非標協議開發 | ||
