配電集控屏
VAGARY-R1001配電集控屏
? 產品概述
VAGARY-R1001是公司針對配電房智能運維自主研發的集電能參數采集、環境監測、運維管理于一身的智能一體化監控系統。系統具備數據實時采集、分析及事件上報機制，可將采集的數據實時上傳到數據中心平臺系統，同時具有就地閉環功能，當網絡不穩定或斷開時可用于就地控制，網絡恢復時自動上傳數據，保證數據穩定的同時，提高工作及運維管理的效率，降低運行管理成本。
? 產品組成
1、功能參數
⑴系統支持500設備，20000點變量
⑵4個RS232/RS485，2個10M/100M自適應的以太網，1個4G模塊；支持IEC61850、101、102、103、104、DL645、MODBUS、CDT等協議
⑶實現系統信息的采集、信息輸入、信息輸出、集中控制、遠程控制、聯動控制
等功能，無線監測現場環境數據，如溫濕度、煙感、水浸等

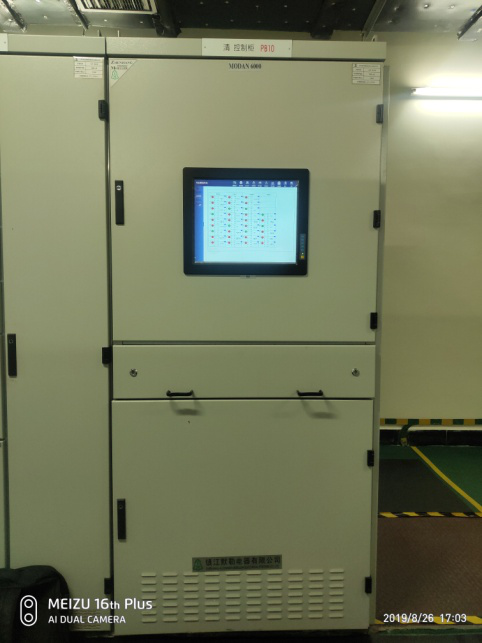

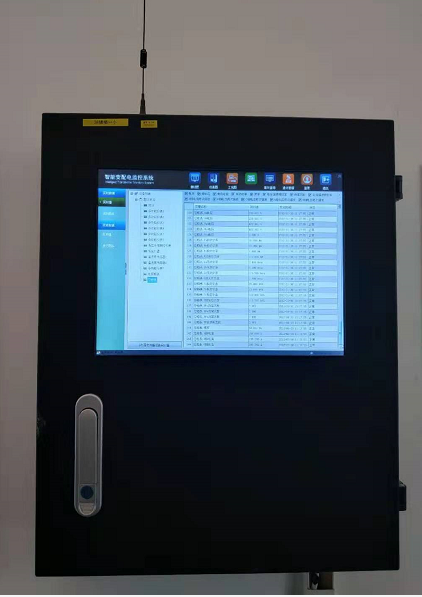

2、產品預覽
|
|
產品特點
1、就地閉環：對用戶配電房電氣運行狀態開展不間斷的數據采集，依靠計算機網絡技術對配電系統進行監控。配電集控屏具有就地閉環功能，當網絡不穩定或斷開時可用于就地數據存儲和控制，網絡恢復時自動上傳數據，保證數據的穩定性。
2、成本低：所有設備集中在集控箱內，無需單獨采購附加設備，在一定程度上為企業節約成本。
3、高擴展性：系統預留OPC接口，與其他平臺實現無縫對接，配電集控屏可壁掛式安裝也可嵌入配電房原有機柜進行安裝。
4、數據可視化：所有數據一目了然，界面美觀，根據可視化提供的信息，線下實施電氣設備年度檢測及定期維修，對電氣設備進行全面帶電運行檢測，提前進行數據分析發現問題，及時解決。避免因故障引起的事故搶修造成更大損失。
5、數據分發：通訊管理機具有數據分發功能，可將實時數據分發至云服務端TCP網絡轉發到本地客戶端。
6、權限控制：根據分發賬戶權限，授予遙控操作設備權限，操作責任細化個人，便于操作記錄及誤操作可追溯性。
7、無人值守：全面實現配電房無人值守，提高工作效率，減輕人員負擔，減少人工成本。
8、組網方式靈活：有線和無線雙配置，減小施工難度，壓縮施工成本，解決布線開槽安裝并網以及受到配電房環境造成電磁場的影響導致信號中斷問題。
? 功能特色

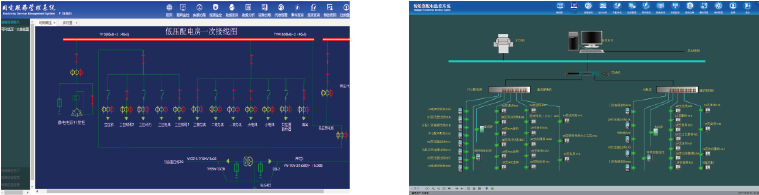

1、一次接線圖
設備運行狀態、電流、電壓、電量等實時數據采集與監測

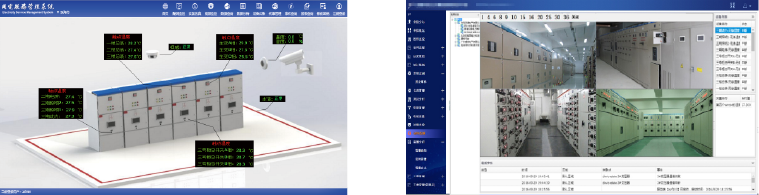

2、環境監測
3D實景仿真、環境監測，實時事件推送

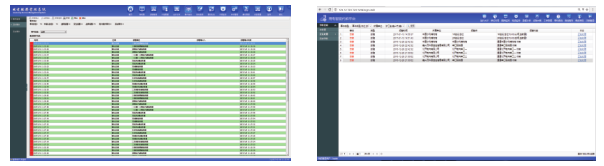

3、事故告警
智能化無人巡視值守：實時事件推送、歷史事件查詢、事件分類

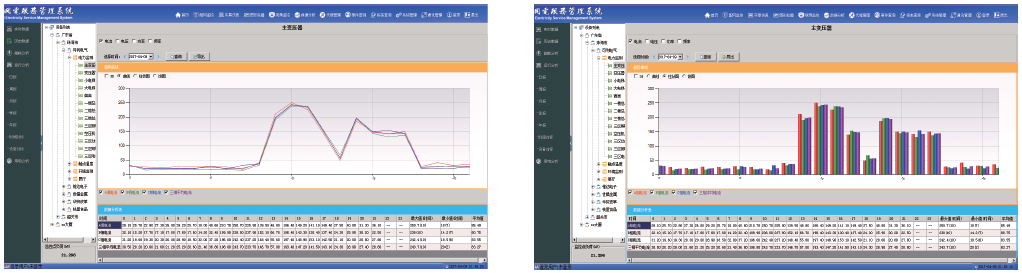

4、在線監測
設備運行數據：負荷、電流、觸點溫度等

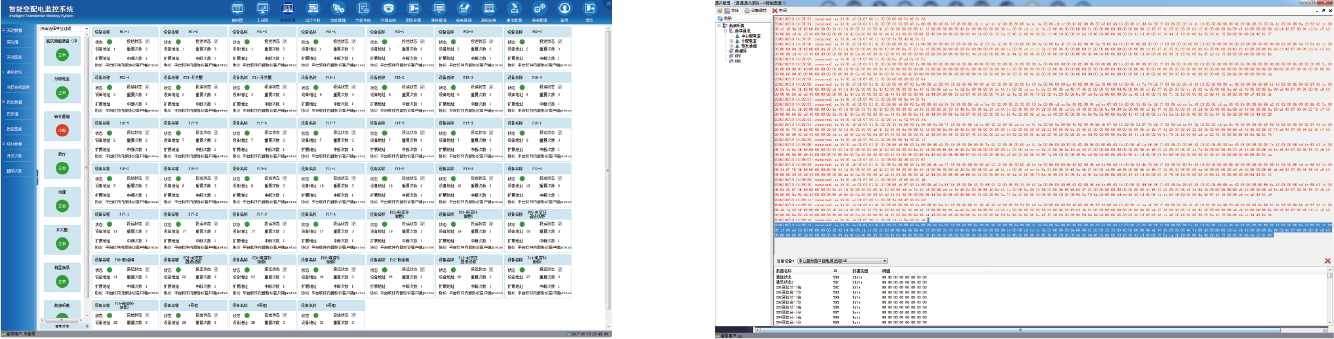

5、通訊管理
通訊配置、支持串口網絡（TCP/IP/UDP）數據庫等模式采集與分發

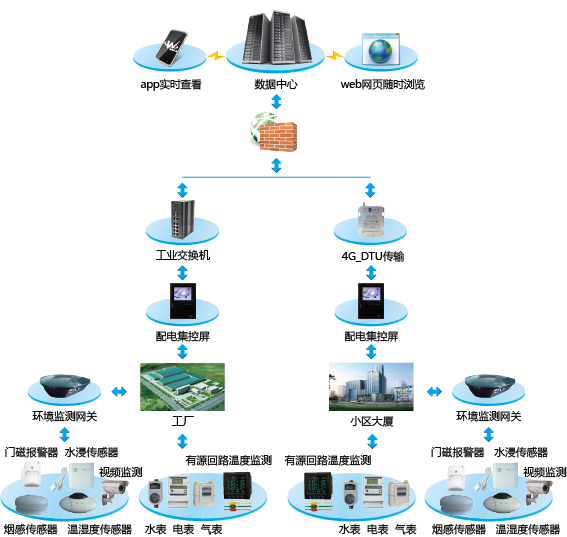

典型組網方式
在具備網絡條件的情況下，可直接將各數據采集監控裝置通過RS485有線方式進行串接后連接到通訊管理機，通過局域網將采集的數據傳送至配電集控屏；配電集控屏對數據進行實時展示、統計分析、存儲；最終根據需求將數據統一從監控中心或通訊管理機上傳至數據中心。
? 典型應用
智能配電房監控系統
工業環境監控系統
配電房本地控制后臺
工業現場信息采集系統
